大加智能HUD H1产品使用手册

Version:
编号：DJ_H1_P0102





















目  录

 TOC o "1-3" h z u {产品名称}. PAGEREF _Toc515541429 h 1

大加智能HUD H1产品使用手册... PAGEREF _Toc515541430 h 1

第1章        简介... PAGEREF _Toc515541431 h 3

1.1         目的和范围.. PAGEREF _Toc515541432 h 3

1.2         术语和缩略语.. PAGEREF _Toc515541433 h 3

1.3         参考资料.. PAGEREF _Toc515541434 h 3

第2章        产品介绍... PAGEREF _Toc515541435 h 4

2.1         产品背景.. PAGEREF _Toc515541436 h 4

2.2         产品定位.. PAGEREF _Toc515541437 h 4

2.3         版本说明.. PAGEREF _Toc515541438 h 4

2.4         运行环境.. PAGEREF _Toc515541439 h 4

第3章        产品安装... PAGEREF _Toc515541440 h 5

3.1         产品清单.. PAGEREF _Toc515541441 h 5

3.2         OBD电源适配器安装.. PAGEREF _Toc515541442 h 5

3.3         固定HUD磁铁基座.. PAGEREF _Toc515541443 h 6

3.4         安装HUD抬头显示器.. PAGEREF _Toc515541444 h 7

第4章        功能使用... PAGEREF _Toc515541445 h 8

4.1         HUD主机功能按键.. PAGEREF _Toc515541446 h 8

4.2         APP软件功能操作.. PAGEREF _Toc515541447 h 8

4.2.1     下载大加出行APP软件.. PAGEREF _Toc515541448 h 8

4.2.2     APP权限使用.. PAGEREF _Toc515541449 h 8

4.2.3     HUD主机与手机连接设置.. PAGEREF _Toc515541450 h 8

4.2.4     HUD导航功能.. PAGEREF _Toc515541451 h 9

4.2.5     音乐播放.. PAGEREF _Toc515541452 h 10

4.2.6     语音拨打电话.. PAGEREF _Toc515541453 h 10

4.2.7     其他设置.. PAGEREF _Toc515541454 h 11

4.3         HUD主机显示功能.. PAGEREF _Toc515541455 h 11

第5章        常见问题与解答... PAGEREF _Toc515541456 h 13



适用于大加智能HUD抬头显示器用户快速安装产品和使用产品功能。

说明文档中涉及的业务术语和缩略语的含义，方便读者理解。

说明本文档中部分引用的参考资料。





     智能HUD抬头显示是运用在航空器上的飞行辅助仪器。是指飞行员不需要低头就能够看到他需要的重要资讯。平视显示器最早出现在军用飞机上，降低飞行员需要低头查看仪表的频率，避免注意力中断以及丧失对状态意识(Situation Awareness）的掌握。因为HUD的方便性以及能够提高飞行安全，民航机也纷纷跟进安装。现在汽车也开始安装，在车联网的飞速发展下，体现的更智能更符合消费者需求，智能HUD将是一场汽车智能产品变革！

智能HUD抬头显示随着AR（Augmented Reality）技术的发展，汽车HUD注入了新的活力，衍生出AR-HUD系列，AR-HUD，即增强现实抬头显示器，融合多项实用功能，以图像信息的形式呈现在驾驶员的视野范围内，并能结合于实际交通路况当中，驾驶员可以扩展并增强自己对于驾驶环境的感知，使驾驶更智能更安全。

智能HUD抬头显示器H1是把一系列在驾驶过程中的一些关键数据信息通过投射方式展示到驾驶员视野前方的智能辅助新系统。功能包括：车辆电压水温显示，OBD车辆检测，行驶速度（OBD采集），超速预计提示，胎压显示和预警，来电提醒，导航显示（实景路口放大显示，电子狗距离显示，变道提醒），手机智能互联，语音导航，听歌，打电话。

适用于汽车车载电子车内使用环境。

主机x1台    OBD电源适配器x1条     固定磁铁基座x1个   3M胶垫片x1PCS     说明书x1  (如图)

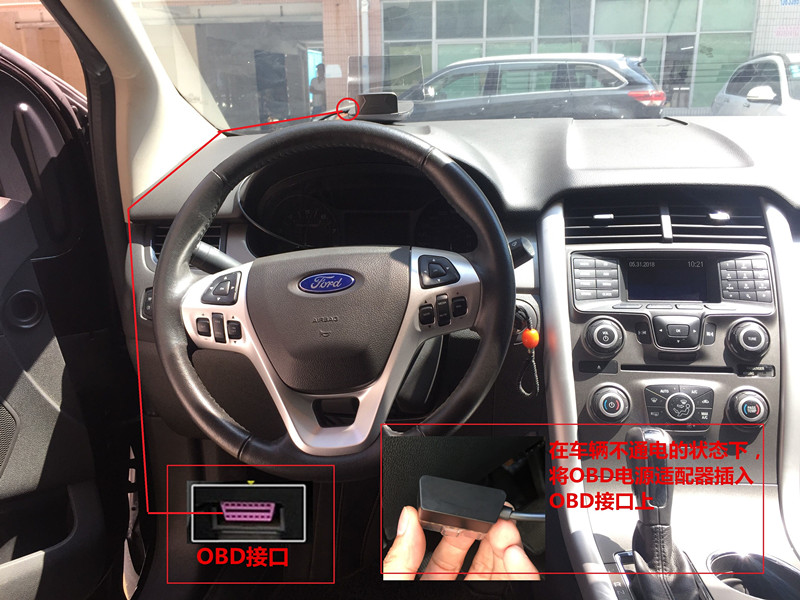

安装步骤：车辆熄火状态下，找到车辆的OBD接口，将OBD电源适配器插头接入OBD接口处；适配器线材从OBD接口处顺着驾驶位左侧A柱布入后，顺延到仪表台上面（OBD电源线材也可以使用固定车载粘扣，以车仪表台车门角边依次顺延将OBD线材布到仪表台上面使用）如图：

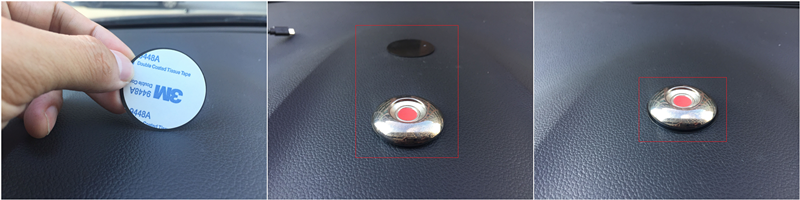

将3M胶垫片和磁铁基座吸在一起，3M胶面朝下，把HUD抬头显示器放入基座上，选好需要固定显示的位置，调整好显示距离和角度，然后撕下3M垫片的胶膜，3M胶垫片固定粘在选好的位置处。(如图)

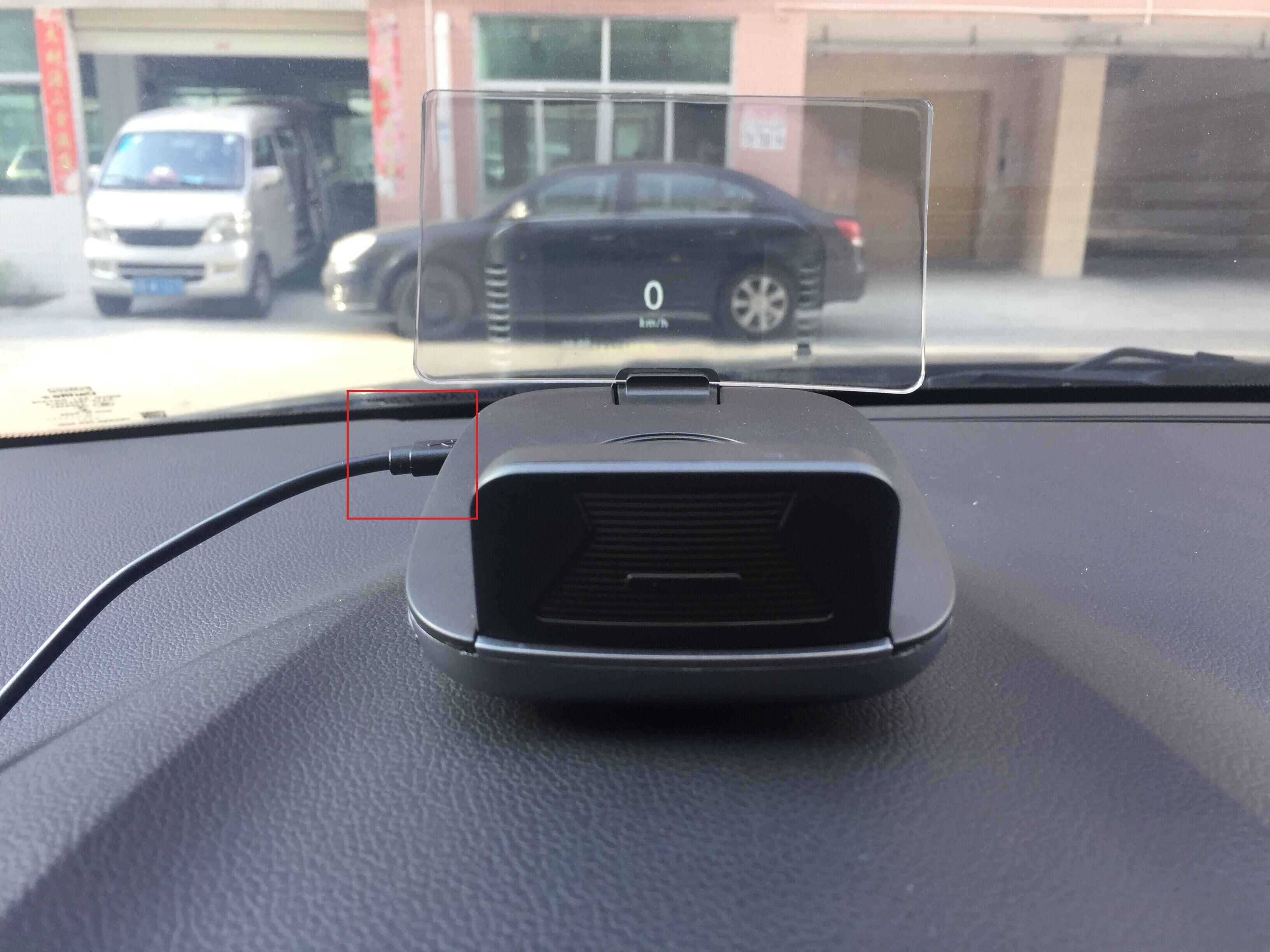

HUD抬头显示器固定在磁铁基座上后，把OBD电源适配器线材的Micro usb接口插入主机电源口内，第一次连接后需要手动长按主机中间的电源键开机（主机后续开关机是车辆点火自动开机，熄火自动关机）如图：



主机中间的电源键在开机状态下长按为关机，关机状态下长按为开机；轻按为模式切换键，可以切换查看原车OBD信息或胎压信息。

默认情况下是车辆点火HUD主机开机显示,熄火关机。



可以通过HUD主机包装盒的二维码和说明书的二维码扫描下载大加出行APP进行安装，也可以微信关注”“大加出行”公众号链接下载安装（备注：苹果手机直接在苹果APP Store内搜索“大加出行”安装）

第一次下载APP打开提示设备权限，需要全部打开允许（导航定位，蓝牙，电话权限）

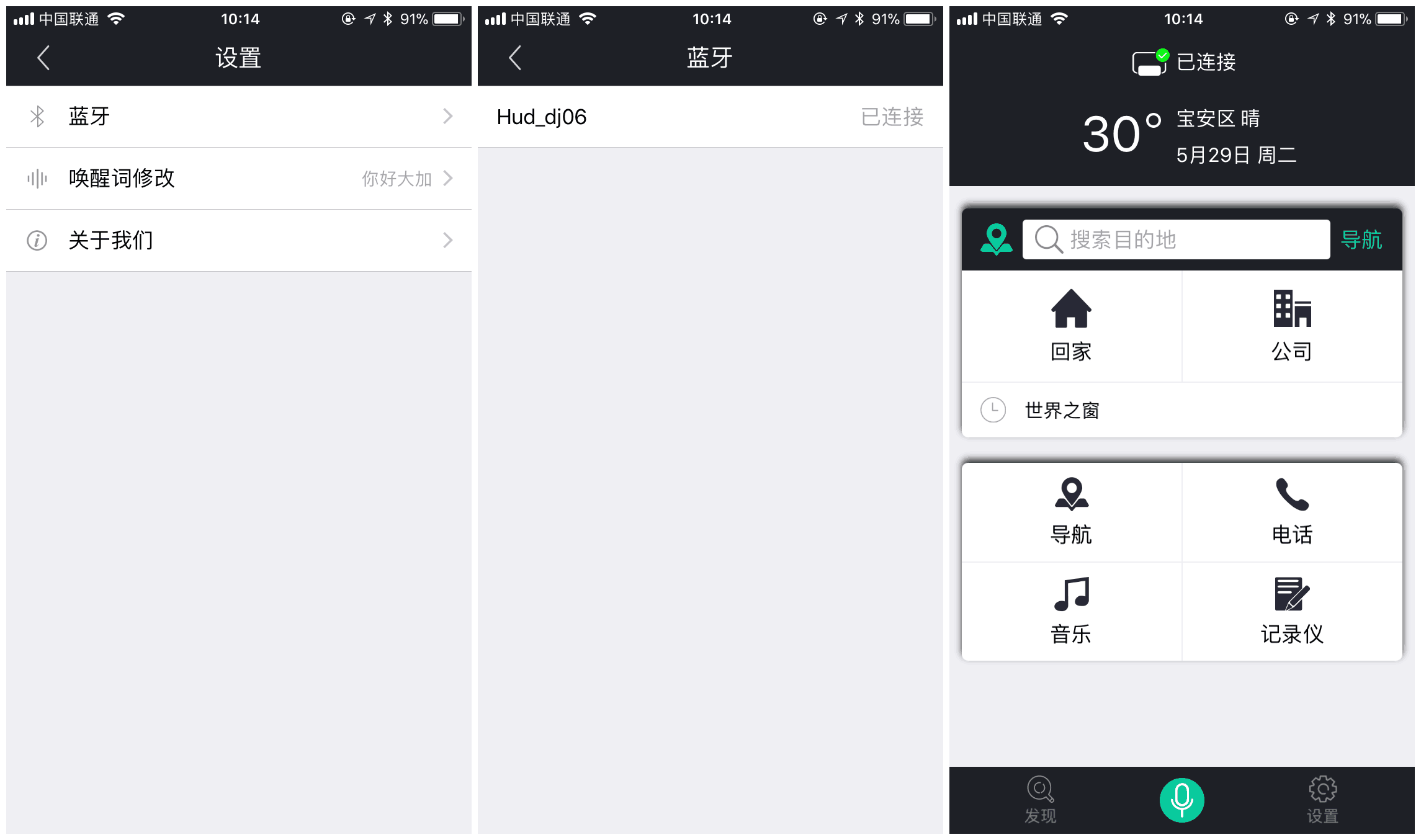

第一次需手动进入APP设置-蓝牙设置-搜索HUD-dj06设备点击连接，配对密码为：0000（第一次配对后只要打开手机蓝牙，APP将会自动配对连接）；APP与HUD主机连接好后APP主页会显示已连接，同时HUD主机上的时间将和手机同步(如图)

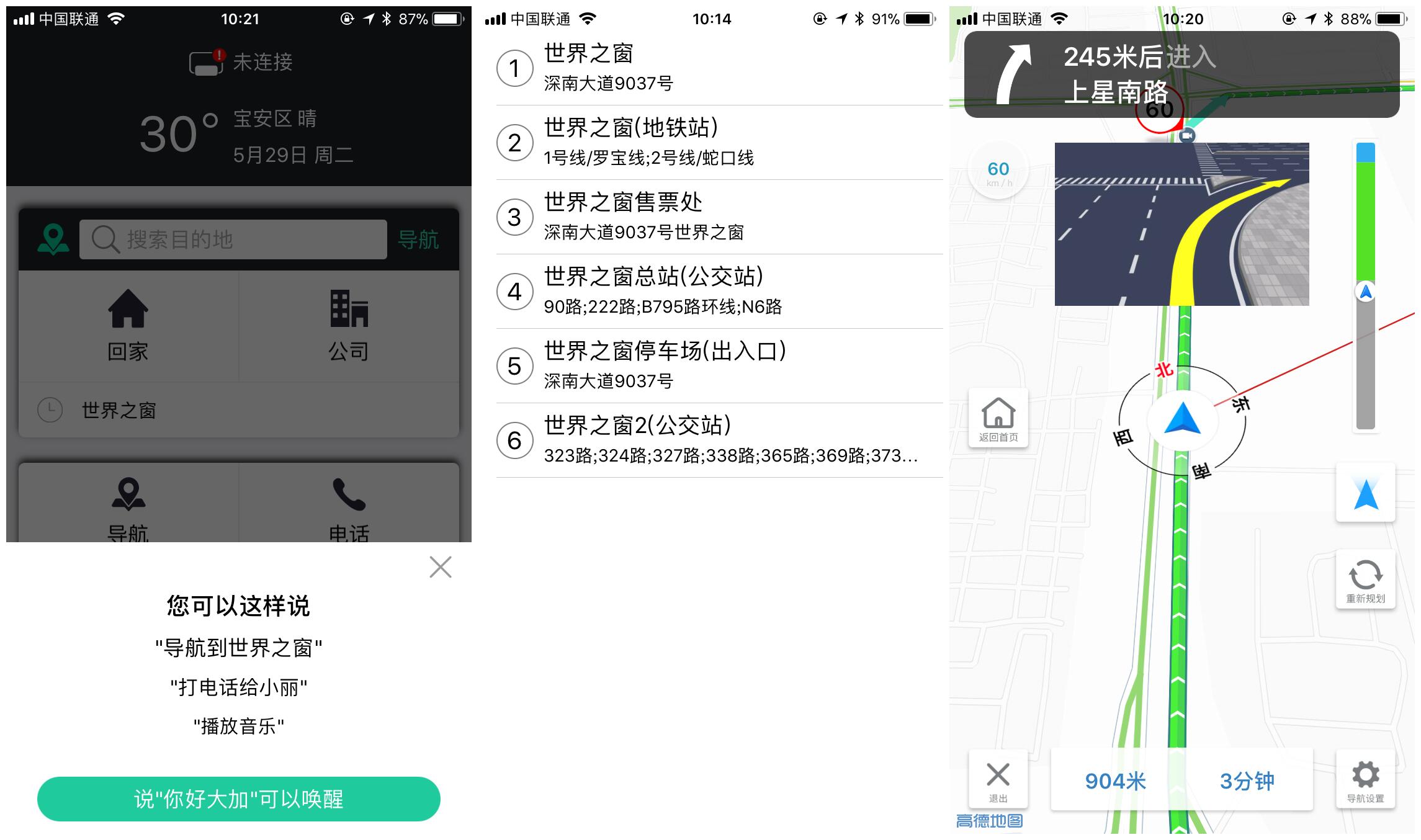

你可以手动输入或者按语音键语音搜索你需要导航的目的地进行导航，开始导航后，APP的导航信息将投射到HUD主机上显示，显示内容含电子狗，导航变道转向信息，路名信息，路口实景放大图，变道距离提醒，目的地总距离信息。(如图)

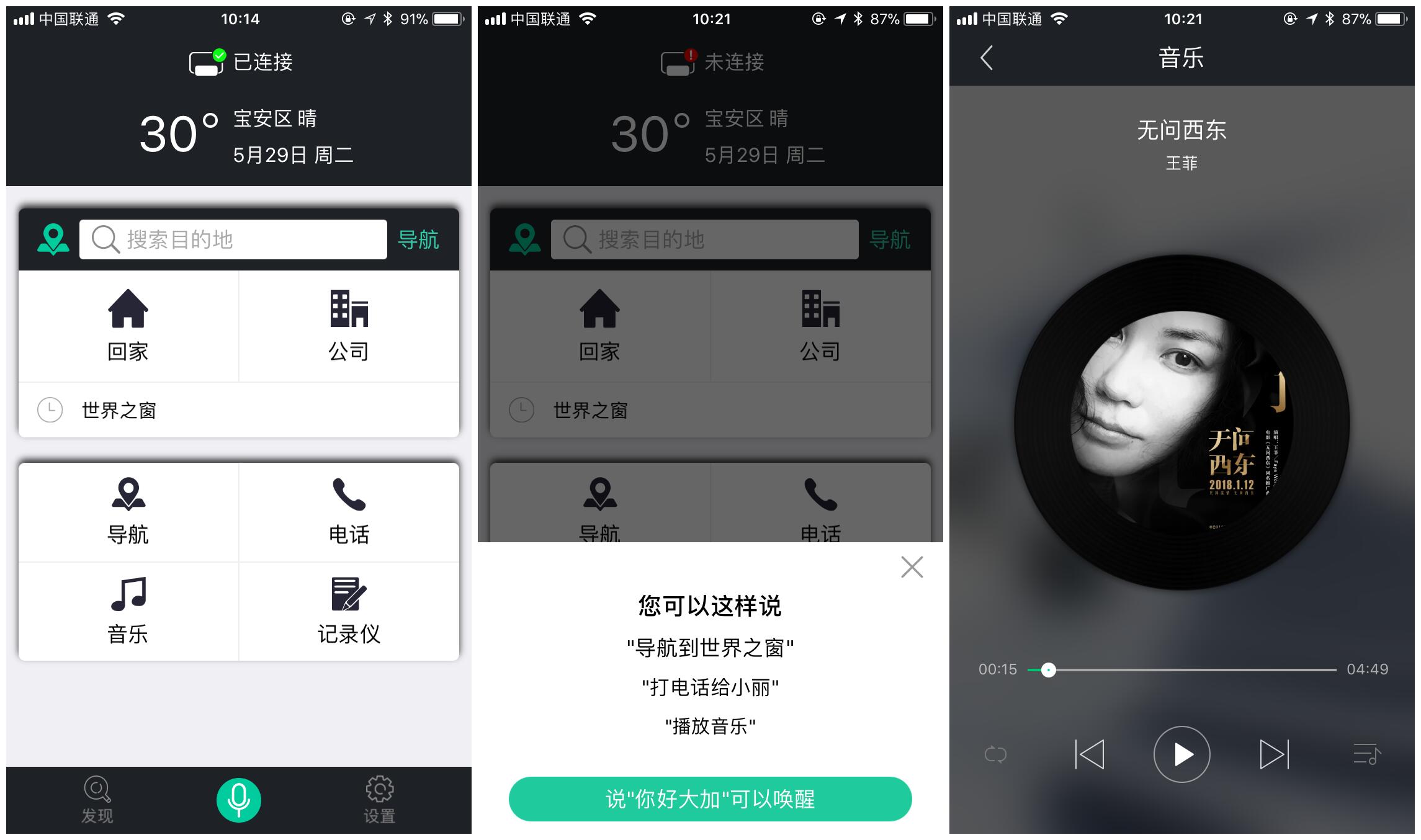

你可以手动点主页的音乐进行本地音乐播放，也可以通过语音搜索你想要听取的歌曲名进行音乐播放。(如图)

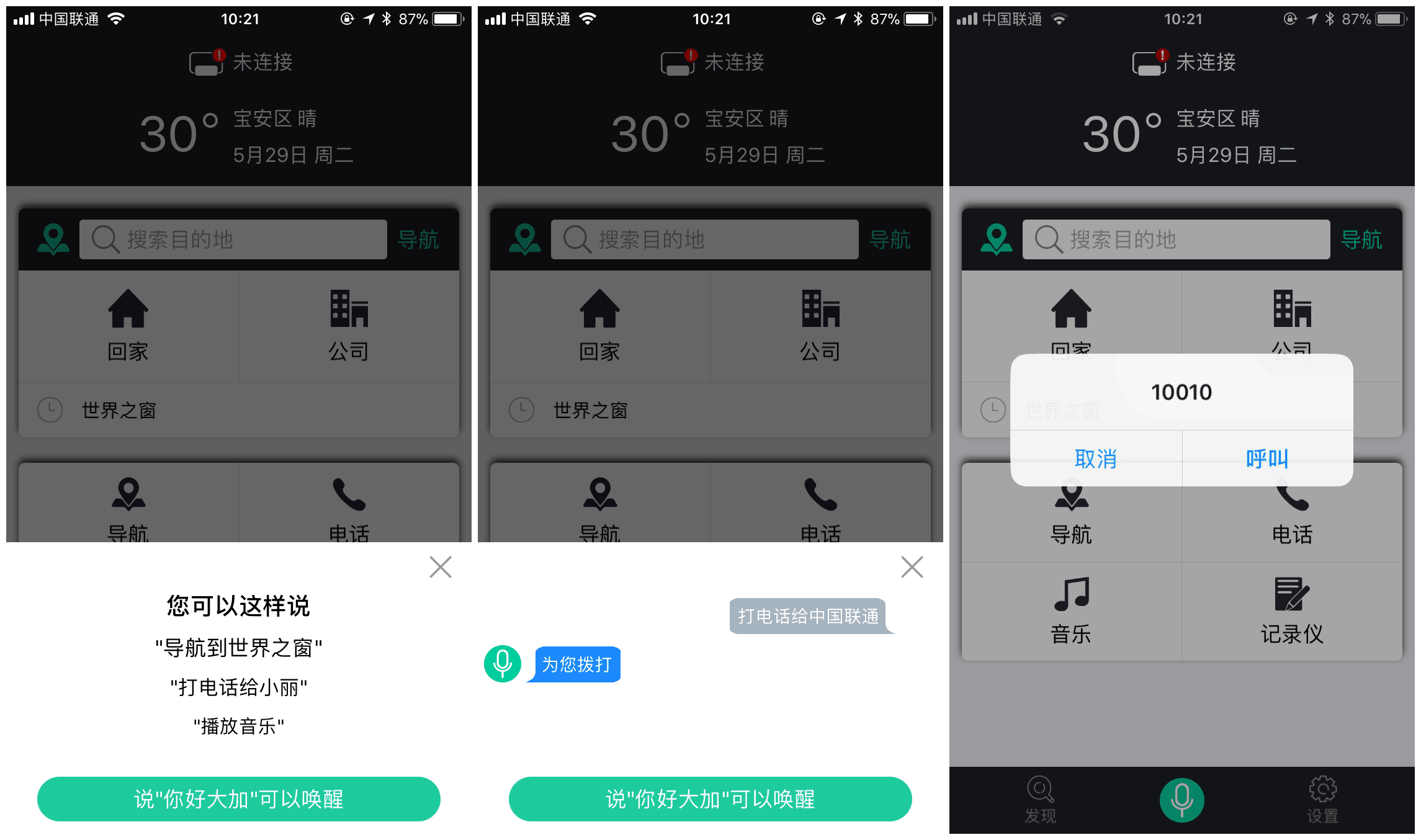

你可以通过语音一键拨打电话，目前只支持安卓手机的HUD语音拨打和来电HUD显示。(如图)

演示模拟地图设置：安卓系统需要在导航的时候关闭GPS信号可以模拟导航，苹果系统需要在导航设置里面打开模拟开关可以模拟导航。

语音唤醒快捷名为： “你好大加”，暂不支持客户自定义修改唤醒词。

OBD界面：电压，水温，转速，总成检测，当前里程

胎压显示：胎压显示值，胎温，胎压异常报警显示

车速浏览页面：车速，时间，车速超过100为黄色预警提示，超过120为红色预警提示

来电显示：支持安卓手机电话信息显示提醒

导航显示：电子狗信息。路口名称，转向指示，转向距离提示，导航路口实景图，总距离时间显示

亮度显示：HUD主机亮度显示为自动感应，根据车外光线的强弱进行自动调节。

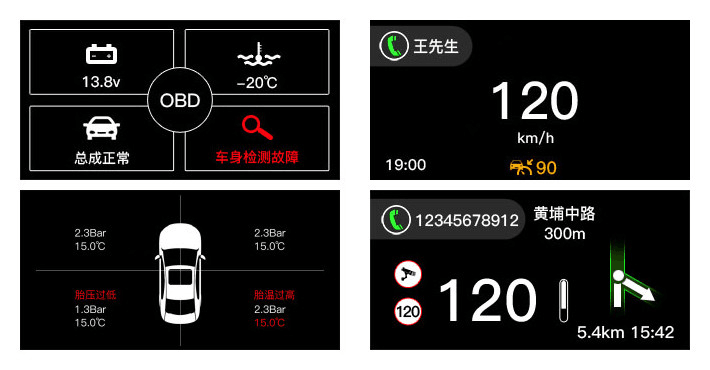

界面显示如图：







5.1  大加HUD第一次连接OBD如果未开机，请在车辆熄火状态下重新连接；

5.2 .大加HUD第一次连接车辆时需要手动开机下，后续为点火开机，熄火关机，如有熄火后还未关机的是由于每个车辆的CAN信息不同，会晚几分关机，为正常现象；

5.3 .大加HUD如果在OBD模块也显示正常的情况下还不能开机，可以用一个安卓的充电宝来测试产品是否正常。
